K Chvaleticům cesta...
Vloženo: 3. května 2012
Zobrazeno: 4818×

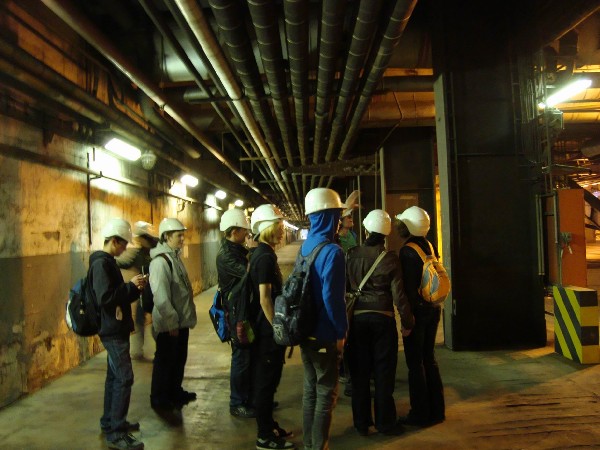

Malá exkurze 9.A do tepelné elektrárny v Chvaleticích v rámci učiva ve fyzice a v zeměpise...podívejte se s námi
Dozvěděli jsme se spoustu zajímavostí, počasí nám přálo a - i když se to nezdá - areál elektrárny je značně rozsáhlý ..takže jsme se i dost prošli.
Jako ukázku našeho následného snažení si můžete přečíst "typický" referát , který byl..jak jinak..vytvořen za pomoci netu a kláves ctrl C-V. Ale aspoň nám dotyčný deváťák umožnil dostat se rychle k informacím, pokud o ně budeme mít zájem. Není to nezajímavé. Projděte se s námi.
ELEKTRÁRNA CHVALETICE

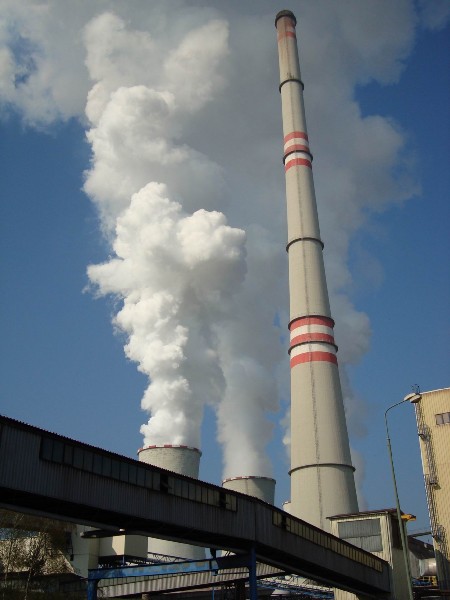

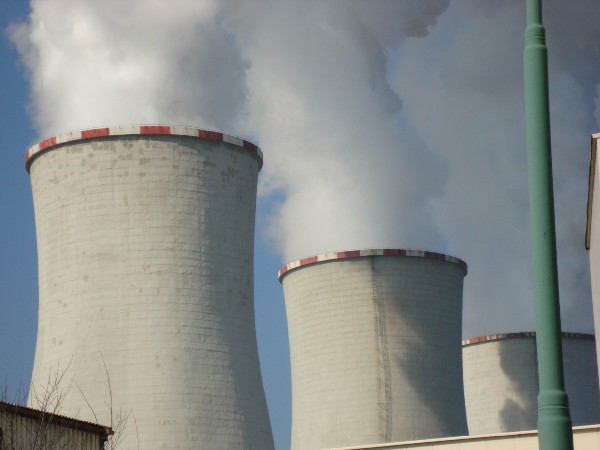

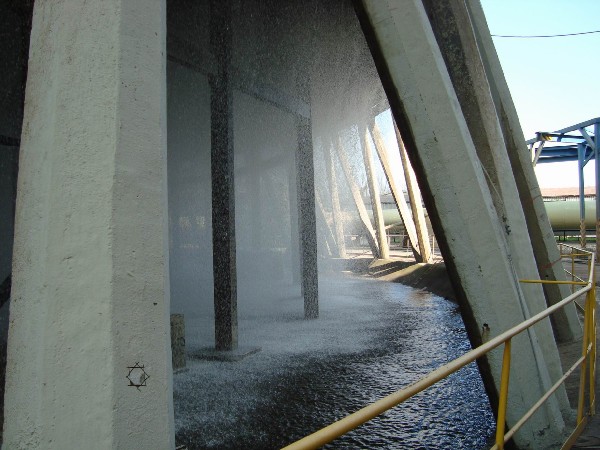

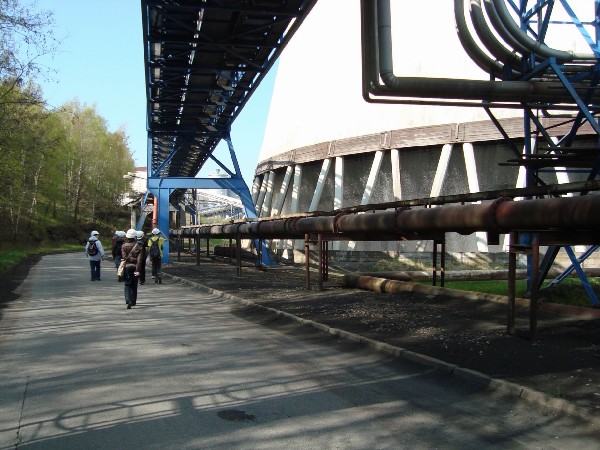

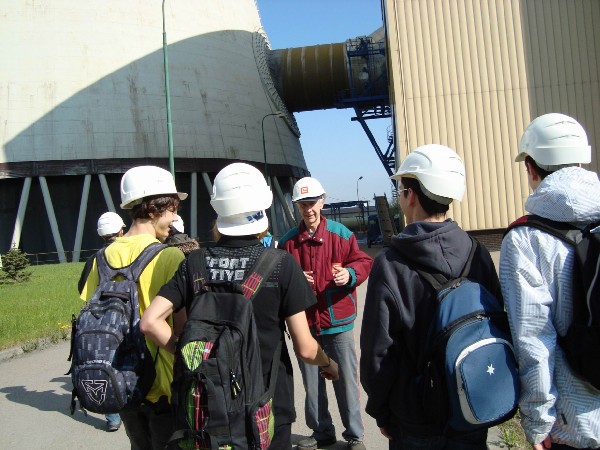

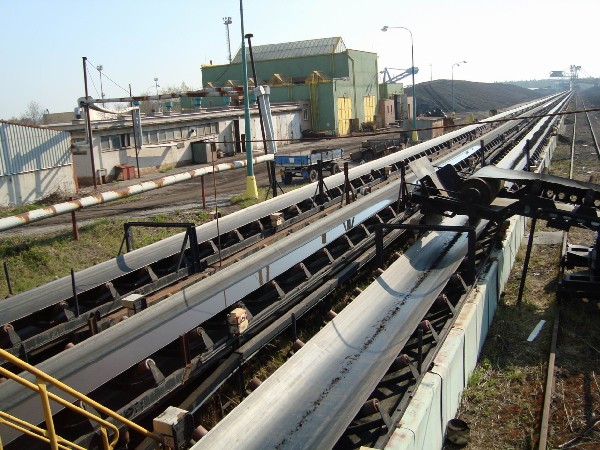

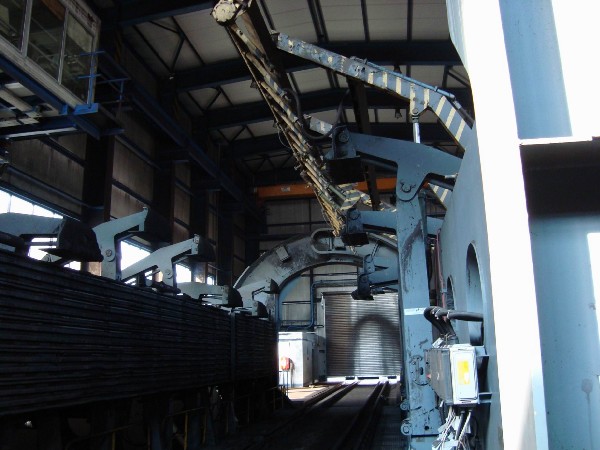

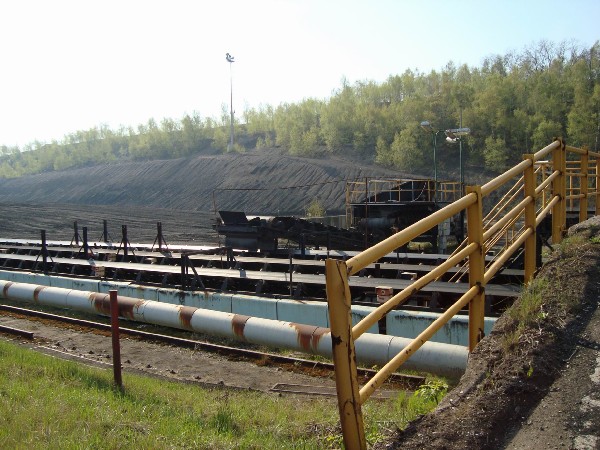

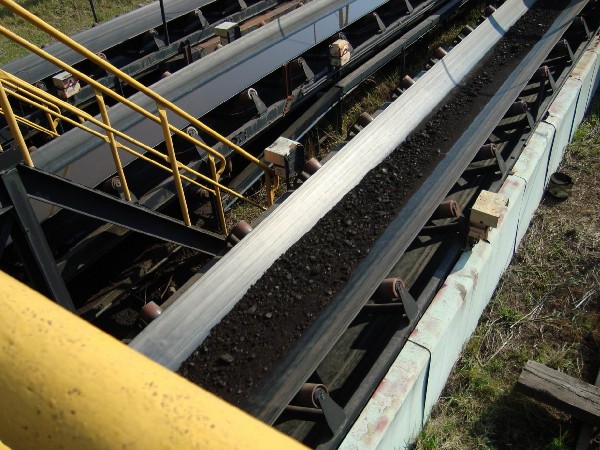

Elektrárna Chvaletice se nachází v Polabí, asi dvacet kilometrů na západ od Pardubic u hlavní železniční trati Praha - Česká Třebová. Celkový instalovaný výkon 800 MW tvoří čtyři 200MW bloky. Elektrárna byla postavena v letech 1973 - 1979 na území bývalých Mangano-kyzových závodů, v nichž právě tehdy končila těžba pyritu. Jednotlivé bloky byly uvedeny do provozu v rozmezí jednoho roku - od konce roku 1977 do konce roku 1978. S výstavbou elektrárny souviselo dobudování Labské vodní cesty, protože severočeské hnědé uhlí, které se ve Chvaleticích spaluje, sem bylo do poloviny roku 1996 dopravováno z Lovosic po vodě. Elektrárna Chvaletice je díky svému komínu, který dosahuje výšky 300 m, dominantou Východních Čech. Chladící věže jsou vysoké cca 100 m a jejich průměr na zemi dosahuje kolem 60 m.

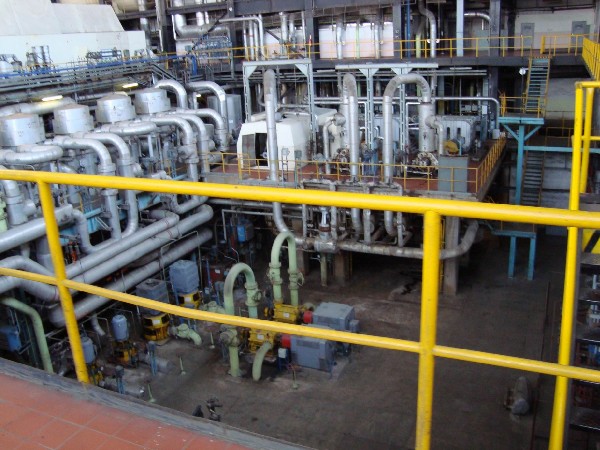

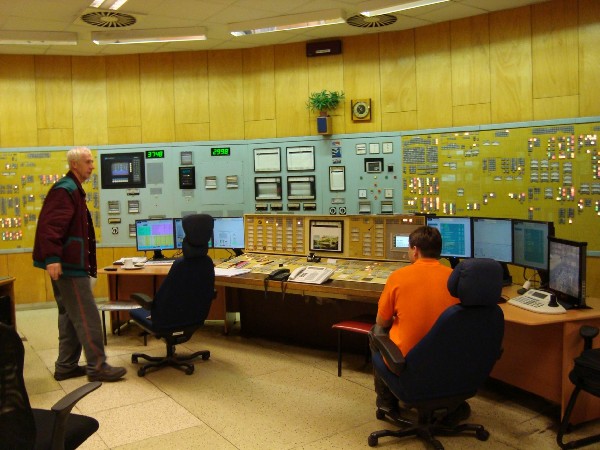

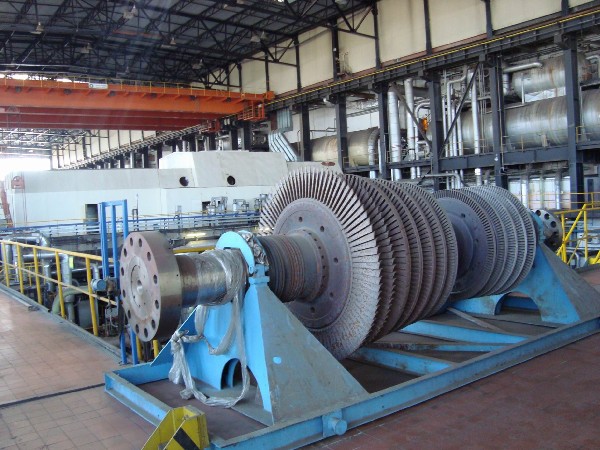

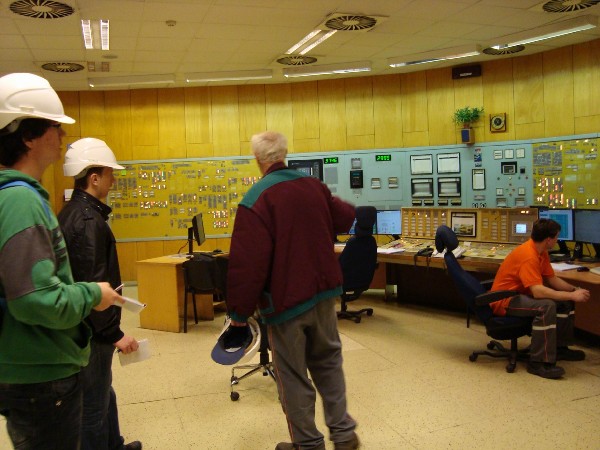

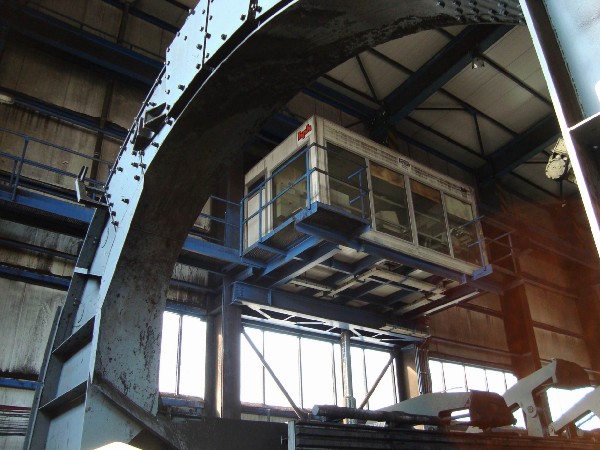

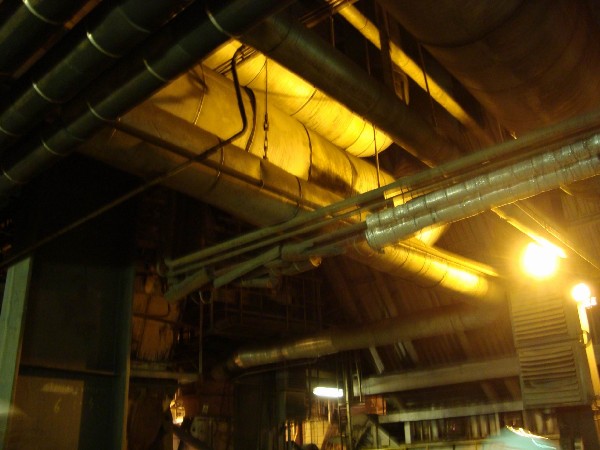

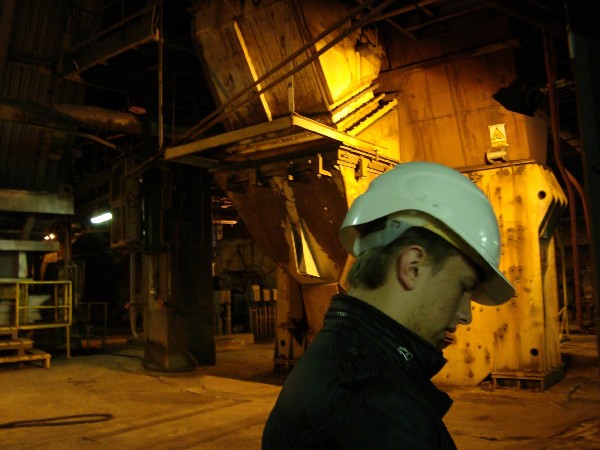

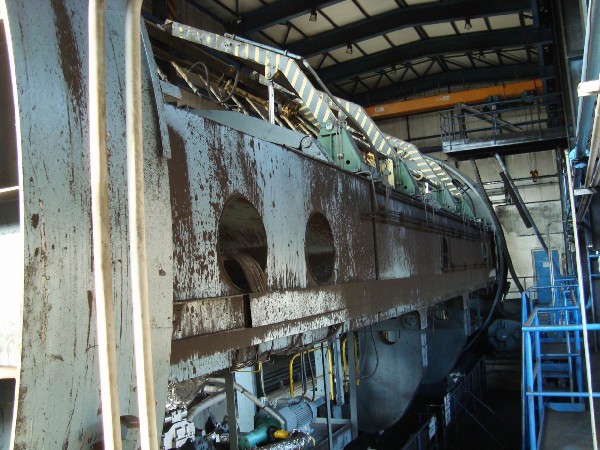

Provoz výrobních zařízení elektrárny je řízen ze dvou blokových dozoren. Jedna dozorna kontroluje chod dvou bloků. Kotle PG 655 jsou průtočné, dvoutahové, s granulačním ohništěm a spodním topeništěm. Výrobcem byly Vítkovické železárny. Kotle jsou vybaveny přihříváním páry, ekonomizérem, rotačními ohříváky vzduchu, dvěma elektronapáječkami, jednou turbonapáječkou a dvěma třísektorovými elektrostatickými odlučovači popílku. Zařízení dosahuje při jmenovitém výkonu 655 t/h účinnosti 88 %. Turbíny jsou kondenzační, třítělesové, rovnotlaké, s osmi neregulovanými odběry páry. Mají jmenovitý výkon 200 MW, jmenovité otáčky 3000/min a parametry páry 16,8 MPa/535 °C. Bloky jsou vybaveny turboalternátory typu H 6688-2-VH 235 MVA. Statorové vinutí je chlazeno kondenzátem, rotor pak vodíkem.
Napětí generátoru, které je na svorkách 15,75 kV, je blokovým transformátorem 250 MVA transformováno na 400 kV. Výkon je vyveden dvěma 400 kV linkami do rozvodny Týnec nad Labem. Palivem je severočeské energetické hnědé uhlí o průměrné výhřevnosti 11,6 GJ/t a s obsahem síry do 1,8 %. Zdrojem vody pro elektrárnu je řeka Labe.
Soulad s předpisy na ochranu životního prostředí zajišťuje několik programů:

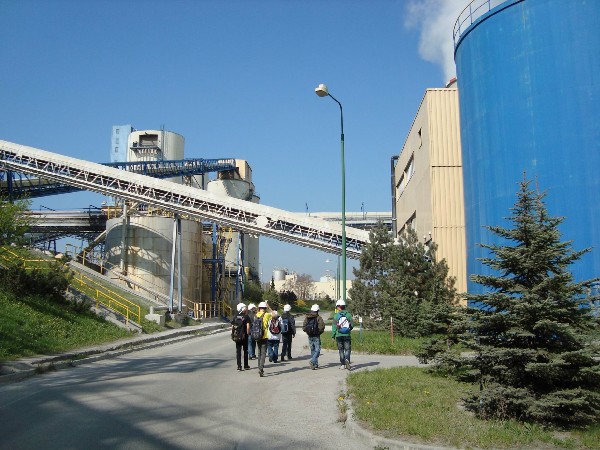

Emise oxidu siřičitého se snížily díky odsiřovacímu zařízení, jehož technologie je založena na principu mokré vápencové vypírky. Kouřové plyny z elektrostatických odlučovačů jsou tlačeny kouřovými ventilátory kotlů přes dva kouřovody do dvou absorbérů. V absorbéru procházejí kouřové plyny sprchou vodní suspenze jemně mletého vápence, ve které dochází k vymývání oxidů síry z kouřových plynů, a to s účinností převyšující 95%. Znamená to, že z původního obsahu oxidů síry v surových kouřových plynech převyšujícího často hranici 7 000 mg /Nm3 odcházejí kouřové plyny vyčištěny na úroveň nejvýše 400 mg/Nm3, běžně však pod 300 mg/Nm3. Zákon přitom povoluje hranici 500 mg/Nm3. Emise prachu jsou nižší než 100 mg/m3.
První etapa výstavby tohoto zařízení (odsíření bloků č. 3 a 4) byla hotova v závěru roku 1997, druhá etapa byla dokončena v roce 1998. Hlavním dodavatelem bylo finsko-japonské konsorcium společností IVO International Ltd., Hitachi Ltd. a Itochu Corp. Jedna odsiřovací jednotka pojme spaliny ze dvou bloků. Zvláštností stavby je vyvedení odsířených spalin do chladicích věží. Elektrárna provozuje dvě stanice měření emisí, které jsou zapojeny do systému AIM (automatický imisní monitoring) ČHMÚ.

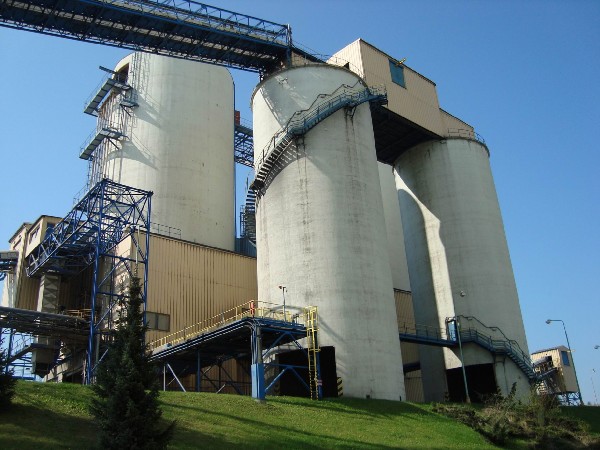

V posledním období se zásadně změnila koncepce nakládání s vedlejší produkcí výroby elektrické energie, dříve odpady. Popílek z elektrofiltrů se odebírá v suchém stavu, rovněž tak struska z pod kotlů. Postupně se ustoupilo od dopravy těchto produktů ve formě hydrosměsi, což umožňuje jejich další využití, převážně ve stavebnictví. Tyto produkty mají samostatné certifikáty. Co se nepodaří prodat samostatně je zpracováno v míchacím centru na další certifikovaný materiál ? stabilizát (směs popílku, strusky, energosádrovce, 1- 3 % vzdušného nehašeného vápna a vody). Od roku 1998 Elektrárna Chvaletice provádí ukládání tohoto produktu na základě zpracovaného projektu "Krajinotvorba", kterým uvádí zdevastovanou krajinu po těžbě pyritu do původního stavu.
Plně certifikované vedlejší energetické produkty po spalování jsou:
• struska
• popílek
• energosádrovec
• stabilizát
Elektárna Chvaletice
Instalovaný výkon 4 x 200 MW
Rok uvedení do provozu 1977 - 1978
Odsířeno od roku 1997
Od října roku 2001 je Elektrárna Chvaletice držitelem certifikátu "Enviromental Management System Standard" dle ISO 14 001, udělený firmou Det Norske Veritas.
Provoz výrobních zařízení elektrárny je řízen ze dvou blokových dozoren. Jedna dozorna kontroluje chod dvou bloků. Kotle PG 655 jsou průtočné, dvoutahové, s granulačním ohništěm a spodním topeništěm. Výrobcem byly Vítkovické železárny. Kotle jsou vybaveny přihříváním páry, ekonomizérem, rotačními ohříváky vzduchu, dvěma elektronapáječkami, jednou turbonapáječkou a dvěma třísektorovými elektrostatickými odlučovači popílku. Zařízení dosahuje při jmenovitém výkonu 655 t/h účinnosti 88 %. Turbíny jsou kondenzační, třítělesové, rovnotlaké, s osmi neregulovanými odběry páry. Mají jmenovitý výkon 200 MW, jmenovité otáčky 3000/min a parametry páry 16,8 MPa/535 °C. Bloky jsou vybaveny turboalternátory typu H 6688-2-VH 235 MVA. Statorové vinutí je chlazeno kondenzátem, rotor pak vodíkem.
Napětí generátoru, které je na svorkách 15,75 kV, je blokovým transformátorem 250 MVA transformováno na 400 kV. Výkon je vyveden dvěma 400 kV linkami do rozvodny Týnec nad Labem. Palivem je severočeské energetické hnědé uhlí o průměrné výhřevnosti 11,6 GJ/t a s obsahem síry do 1,8 %. Zdrojem vody pro elektrárnu je řeka Labe.
Soulad s předpisy na ochranu životního prostředí zajišťuje několik programů:
Emise oxidu siřičitého se snížily díky odsiřovacímu zařízení, jehož technologie je založena na principu mokré vápencové vypírky. Kouřové plyny z elektrostatických odlučovačů jsou tlačeny kouřovými ventilátory kotlů přes dva kouřovody do dvou absorbérů. V absorbéru procházejí kouřové plyny sprchou vodní suspenze jemně mletého vápence, ve které dochází k vymývání oxidů síry z kouřových plynů, a to s účinností převyšující 95%. Znamená to, že z původního obsahu oxidů síry v surových kouřových plynech převyšujícího často hranici 7 000 mg /Nm3 odcházejí kouřové plyny vyčištěny na úroveň nejvýše 400 mg/Nm3, běžně však pod 300 mg/Nm3. Zákon přitom povoluje hranici 500 mg/Nm3. Emise prachu jsou nižší než 100 mg/m3.
První etapa výstavby tohoto zařízení (odsíření bloků č. 3 a 4) byla hotova v závěru roku 1997, druhá etapa byla dokončena v roce 1998. Hlavním dodavatelem bylo finsko-japonské konsorcium společností IVO International Ltd., Hitachi Ltd. a Itochu Corp. Jedna odsiřovací jednotka pojme spaliny ze dvou bloků. Zvláštností stavby je vyvedení odsířených spalin do chladicích věží. Elektrárna provozuje dvě stanice měření emisí, které jsou zapojeny do systému AIM (automatický imisní monitoring) ČHMÚ.
V posledním období se zásadně změnila koncepce nakládání s vedlejší produkcí výroby elektrické energie, dříve odpady. Popílek z elektrofiltrů se odebírá v suchém stavu, rovněž tak struska z pod kotlů. Postupně se ustoupilo od dopravy těchto produktů ve formě hydrosměsi, což umožňuje jejich další využití, převážně ve stavebnictví. Tyto produkty mají samostatné certifikáty. Co se nepodaří prodat samostatně je zpracováno v míchacím centru na další certifikovaný materiál ? stabilizát (směs popílku, strusky, energosádrovce, 1- 3 % vzdušného nehašeného vápna a vody). Od roku 1998 Elektrárna Chvaletice provádí ukládání tohoto produktu na základě zpracovaného projektu "Krajinotvorba", kterým uvádí zdevastovanou krajinu po těžbě pyritu do původního stavu.
Plně certifikované vedlejší energetické produkty po spalování jsou:
• struska
• popílek
• energosádrovec
• stabilizát
Elektárna Chvaletice
Instalovaný výkon 4 x 200 MW
Rok uvedení do provozu 1977 - 1978
Odsířeno od roku 1997
Od října roku 2001 je Elektrárna Chvaletice držitelem certifikátu "Enviromental Management System Standard" dle ISO 14 001, udělený firmou Det Norske Veritas.
